特点

特性：

  • 在 U4154B 逻辑分析系统和 JEDEC 标准 96 球 DDR4 x16 DRAM（JEDEC MO-207 封装型号 DU-z）之间提供所有（地址、命令和控制信号）和部分 DQ（数据信号）连接
  • 支持监测行业标准 96 球 DDR4 x16 DRAM 上探测到的信号，还支持对 DDR4 信号实施 DDR 眼图扫描
  • 支持所有焊接表面处理工艺，满足无铅焊接温度要求
  • 可以尽量避免 DDR4 x16 96 球 BGA 内插器对探头体积的限制（KOV），双翼设计使其能够捕获数据速率高达 2400 Mb/s（含）的流量

每个 W4636A 需要：

  • 一个 E5847A ZIF 探头
  • 一个配有选件 02G 的 U4154B 逻辑分析仪模块
  • 3 条 U4201A 逻辑分析仪电缆
  • 一个机箱，用于安装 U4154B 逻辑分析仪以及控制器或计算机主机

如欲了解更多信息，请与是德科技公司联系。

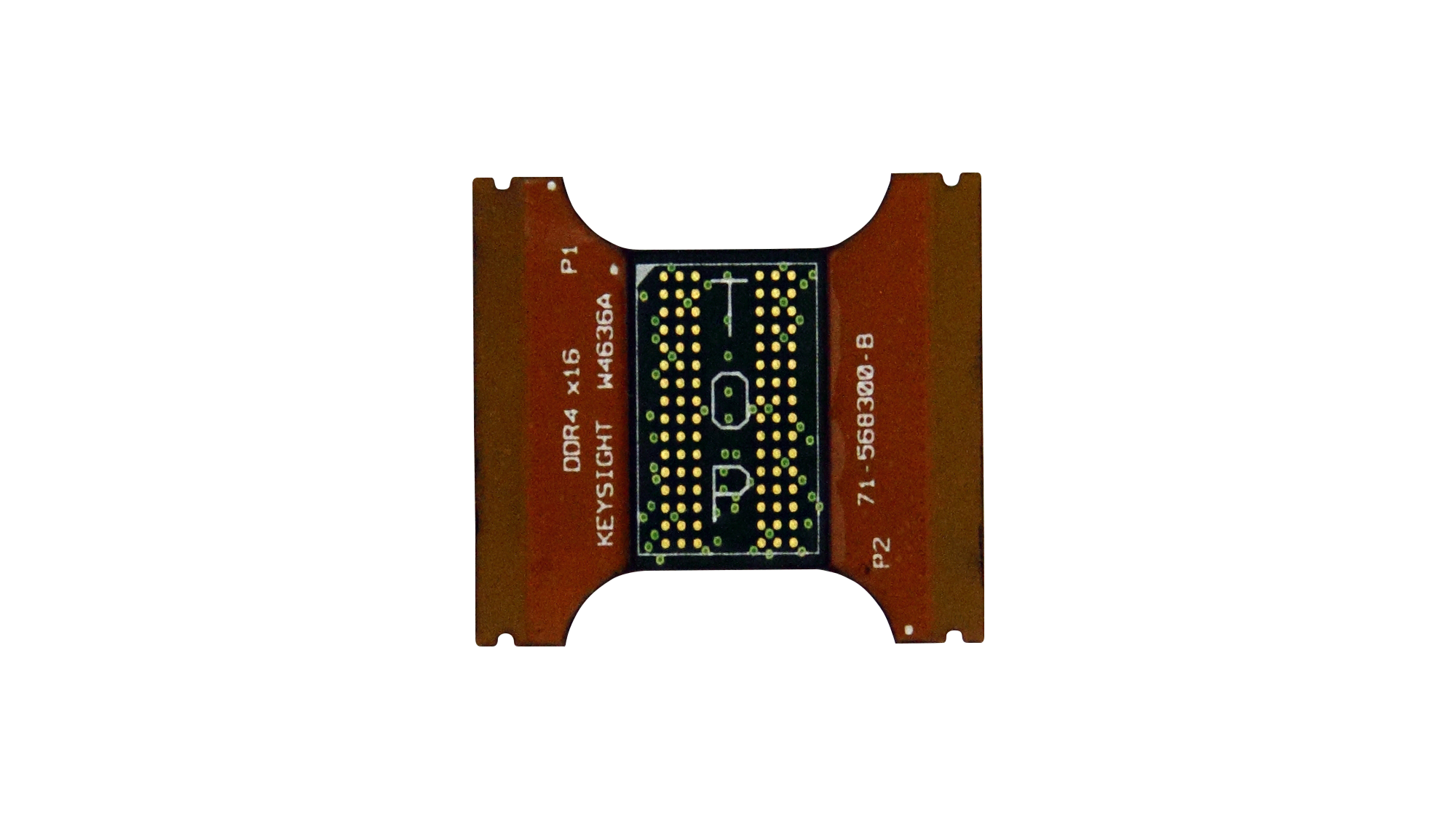

用于 96 球 DDR4 DRAM 的 W4636A DDR4 x16 2 翼 BGA 内插器支持高达 2.4 Gb/s（含）的数据速率。 W4636A 可探测所有地址/命令/控制（ADD/CMD/CNTRL）信号和部分数据（DQ/DQS）信号，并且尽量避免空间有限的被测系统对探头体积的限制（KOV）。 W4636A 是用于逻辑分析仪的经济型 DDR4 BGA 内插器。

如果用户需要捕获数据速率超过 2400 Mb/s 的所有 ADD/CMD/DQ/DQS 信号，W4633A x4/x8 DDR4 BGA 内插器和 W4631A x16 DDR4 BGA 内插器可捕获数据速率高达 3.2 Gb/s（含）的所有 ADD/CMD/DQ/DQS 信号。
