测试夹具和测试仪

是德科技提供高速测试夹具、SMD测试夹具、参数测试夹具等种类繁多的测试夹具供您选择。

适配器套件

SMD 测试夹具

开关

测试仪

验证套件

其他测试夹具和测试仪

汽车用夹具

测试夹具是什么？

测试夹具是一种在被测件与测试仪器之间的连接部件，在日常测试中，面对众多非同轴器件的测试场景，它发挥着至关重要的作用。

您可以使用是德科技测试夹具以物理或电气方式夹持电子元器件或材料，以便执行各种测量。是德科技提供了种类繁多的测试夹具，包括高速测试夹具、SMD测试夹具、参数测试夹具、介电测试夹具和液体测试夹具等。

有些测试夹具可以直接连接测量仪器，而有些则需要通过适配器连接。

是德科技微信文章《夹具，影响测试结果了吗？》

适配器套件

测试夹具适配器套件通常用于电子、制造和工程领域，用以协助质量控制和产品测试过程。

85130C 测试端口适配器套件，3.5 mm（测试端口）至 N 型

使用特殊加固型阴头连接器保护测试仪端口，回波损耗为 28 dB 或更佳

85130D 测试端口适配器套件，3.5 mm（测试端口）至 3.5 mm

使用特殊加固型阴头连接器保护测试仪端口，回波损耗为 28 dB 或更佳

85130F 测试端口适配器套件，2.4 mm 至 3.5 mm

使用特殊加固型阴头连接器保护测试仪端口，回波损耗为 26 dB 或更佳

85130G 测试端口适配器套件，2.4 mm 至 2.4 mm

使用特殊加固型阴头连接器保护测试仪端口，回波损耗为 23 dB 或更佳

85130H 测试端口适配器套件，1.85 mm 至 1.85 mm

使用特殊加固型阴头连接器保护测试仪端口，回波损耗为 23 dB 或更佳

SMD 测试夹具

SMD测试夹具是一种专门用于表面贴装器件（Surface-Mounted Devices, SMD）测试的工具。这些夹具被设计用来在生产和测试过程中对SMD进行固定和连接，以便进行各种电气测试。

16034E测试夹具（SMD元件）

对SMD尺寸最小为1.6(L) x 0.8(W) [mm]的元件进行阻抗测量

16034G SMD测试夹具

对SMD尺寸最小为0.6(L) x 0.3(W) [mm]进行阻抗测量

16034H SMD阵列型LCR测试夹具

对SMD尺寸最小为1.6(L) x 0.8(W) [mm]的元件进行阻抗测量

16192A平行电极SMD测试夹具

对SMD尺寸最小为1 [mm]（长）的侧电极元件进行阻抗测量

16196A平行电极SMD测试夹具，直流至3 GHz

可对尺寸为(1.6L ± 0.15) x (0.8W ± 0.15) x（0.4H至0.95）的SMD执行准确的可重复测量。

16196B平行电极SMD测试夹具，直流至3 GHz

可对尺寸为(1.0L ± 0.1) x (0.5W ± 0.1) x（0.3H至0.6）的SMD执行准确且可重复的测量。

16196C平行电极SMD测试夹具，直流至3 GHz

可对尺寸为(0.6L ± 0.03) x (0.3W ± 0.03) x（0.27H至0.33）的SMD执行准确且可重复的测量

16196D平行电极SMD测试夹具，直流至3 GHz

对尺寸为(0.4L ± 0.02) x (0.2W ± 0.02) x（0.11H至0.22）的SMD执行准确且可重复的测量

16197A底电极SMD测试夹具

设计用于底电极SMD的阻抗评测，支持1005 (mm)到3225 (mm)的尺寸

16198A底电极SMD测试夹具

设计用于底电极SMD的阻抗评测，支持201 (mm)和402 (mm)尺寸

开关

测试夹具开关是用于测试夹具系统中的一种组件，主要在电子测试和制造过程中发挥重要作用。它的功能是控制电路的连接和断开，以便在测试过程中管理信号路径。

Y1150A 34945EXT 配电板，可连接 8 个 N181x SPDT 开关

连接 34945EXT 到 8 个 N181x SPDT，以将电源和控制信号从驱动器模块路由至开关

Y1151A 34945EXT 配电板，可连接两个 87104x/106x L7x0xx 多端口或 87406B 矩阵开关

连接 34945EXT 到两个 87104x/106x L7x0xx 多端口或 87406B 矩阵开关

Y1152A 34945EXT 配电板，可连接一个 87204x/206x 或 87606B 开关和两个 N181x 开关

将 34945EXT 连接至一个 87204x/206x 或 87606B 开关和两个 N181x 开关

Y1154A 34945EXT 配电板，可连接两个 87222、L7222C 转换开关和六个 N181x SPDT 开关

将 34945EXT 连接至两个 84904/5/6/7/8 或 8494/5/6 步进衰减器

Y1155A 34945A 配电板，带通用型螺丝端子，可驱动 16 个开关线圈

与 34945EXT 一起使用，通过标准电缆将电源和控制信号从驱动器模块路由至开关

Y1156A Diagnostics Board, to verify switch control signals

Test the L4490A/91A to ensure all the control signals are being delivered to the switches

测试仪

测试仪通常指用于测量和评估被测设备性能的各种仪器和设备。测试仪器在这类系统中扮演着关键角色，负责获取、分析和验证设备的电气特性和功能表现。

U3042AE04 26.5 GHz, 4-Port Solid-State Test Set

Multiport test set, 26.5 GHz, 4-port solid-state extension test set

U3042AE16 26.5 GHz 16 端口固态测试仪

U3042AE16 26.5 GHz 16 端口固态测试仪可以与 PNA、PNA-L 或 PNA-X 4 端口网络分析仪结合使用，执行 20 端口全交叉测量。

U3042AM04 26.5 GHz, 4-Port Mechanical Test Set

Combine with a PNA, PNA-L, or PNA-X 4-port network analyzer for a complete solution for 8-port full crossbar measurements

U3042AM08 26.5 GHz 8 端口机械测试仪

U3042AM08 多端口测试仪是一款 26.5 GHz 8 端口机械开关扩展测试仪，为 12 端口全交叉测量提供完整的解决方案。

U3042AM12 26.5 GHz 12 端口机械测试仪

U3042AM12 26.5 GHz 12 端口机械测试仪可以与 PNA、PNA-L 或 PNA-X 4 端口网络分析仪结合使用，为 16 端口全交叉测量提供完整的解决方案。

U3042AM20 26.5 GHz 20 端口机械测试仪

U3042AM20 26.5 GHz 20 端口机械测试仪可以与 PNA、PNA-L 或 PNA-X 4 端口网络分析仪结合使用，为 24 端口全交叉测量提供完整的解决方案。

U3045AM04 50 GHz, 4-Port Mechanical Test Set

Combine with a PNA or PNA-X 4-port network analyzer for a complete solution for 8-port full crossbar measurements.

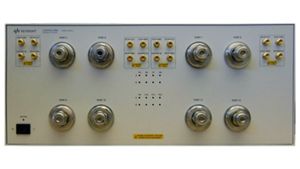

U3045AM08 50 GHz 8 端口机械测试仪

可以与 PNA 或 PNA-X 4 端口网络分析仪结合使用，为 12 端口全交叉测量提供完整的解决方案

U3045AM12 50 GHz 12 端口机械测试仪

U3045AM12 50 GHz 12 端口机械测试仪可以与 PNA 或 PNA-X 4 端口网络分析仪结合使用，为 16 端口全交叉测量提供完整的解决方案。

U3047AM08 70 GHz, 8-Port Mechanical Test Set

Combine with a PNA or PNA-X 4-port network analyzer for a complete solution for 12-port full crossbar measurements

U3047AM12 70 GHz 12 端口机械测试仪

U3047AM12 70 GHz 12 端口机械测试仪可以与 PNA 或 PNA-X 4 端口网络分析仪结合使用，为 16 端口全交叉测量提供完整的解决方案。

验证套件

测试夹具的验证套件用于确保测试夹具及其相关设备在执行测试时的准确性和可靠性的工具或程序集。验证套件帮助工程师确认夹具在测量过程中不会引入误差，同时校验夹具是否适合用于预期的测试任务。

85051B 验证套件，7 mm

包括 10 cm 空心线、步进阻抗空心线以及 20 dB 和 50 dB 衰减器。

85053B 验证套件，3.5 mm

包括 7.5 cm 空心线、步进阻抗空心线以及 20 dB 和 40 dB 衰减器。

85058V 验证套件，1.85 mm

包括 50 Ω 适配器、步进阻抗适配器以及 10 dB 和 40 dB 衰减器。

85055A 验证套件，N 型

包括 10 cm 空心线、步进阻抗空心线以及 20 dB 和 50 dB 衰减器。

85057B 验证套件，2.4 mm

包括 10 cm 空心线、步进阻抗空心线以及 20 dB 和 40 dB 衰减器

BT2183A Verification Fixture For BT2152B

Fixture has two DB37(m) connectors mounted on a PC board that connect to both BT2152B rear panel connectors.

Q11645A 验证套件，WR-22

包括空心线、步进阻抗空心线以及 20 dB 和 50 dB 衰减器

R11645A 验证套件，WR-28

包括空心线、阶跃阻抗空心线以及 20 dB 和 50 dB 衰减器。

U11645A 验证套件，WR-19

U11645A 验证套件，W-19 连接器，40 至 60 GHz 频率范围。包括空心线、阶跃阻抗空心线以及 20 dB 和 50 dB 衰减器。

V11645A 验证套件，WR-15

包括空心线、阶跃阻抗空心线以及 20 dB 和 50 dB 衰减器

W11645A 验证套件，WR-10

Keysight W11645A 验证套件拥有一个W-10连接器，可覆盖 75 至 110 GHz 的频率范围。

Y1131A 验证和诊断工具

提供特定于模块的测试，以排除继电器故障并预测维护要求

其他测试夹具和测试仪

用于低速/全速测试的 E2646B 信号质量、冲击电流和电压跌落（SQuIDD）测试夹具

执行低速和全速 USB 2.0 信号质量测试和冲击电流测试

E2666B USB 2.0 高速器件测试夹具套件

是德科技推荐结合使用 E2666B USB 2.0 高速器件测试夹具套件和 1.5 GHz 带宽 4000 X 系列示波器上的 DSOXUSBSQ USB 2.0 信号质量测试选件，对 USB 2.0 高速器件的信号质量进行测试。

E2667B USB 2.0 高速主机测试夹具套件

结合使用这个 E2667B USB 2.0 高速主机测试夹具套件（以及 DSOXUSBSQ USB 2.0 信号质量测试选件）和 1.5 GHz 带宽的 4000 X 系列示波器，可对 USB 2.0 高速主机的信号质量进行测试。

N1295A 测试夹具

N1295A 器件/元器件测试夹具是一款低成本的解决方案，能够帮助工程师快速、轻松地测试封装器件/元器件。

16047E测试夹具

对导线类器件执行上限可达120 HMz的抗阻评测，包括保护端子和短路板材

16065A 200 Vdc外部电压偏置夹具

测量直流偏置限值为+/-200 V的DUT，还可测量轴向/径向导线组件

16092A弹簧夹夹具

使用带有平行电极的测试夹具对导线和SMD组件进行阻抗测量

16190B性能测试套件

确认LCR表的阻抗分析仪或使用7 mm测量端子的阻抗分析仪的精确度

16194A高温元器件测试夹具

在-55至+200°C温度范围内测量轴向/径向引脚器件和SMD。

16334A 镊子触头测试夹具

可以对最小 1.6 mm（长） x 0.8 mm（宽）的 SMD 执行阻抗评测

用于 N5392B/C 10/100/1G 合规性测试应用的 N5395C 以太网 10/100/1G 发射机电气测试夹具

这个夹具能够提供 IEEE 802.3-2012 规范规定的功能，可用于执行 10/100/1G 以太网合规性测试。这个夹具适合与 D9010ETHC 以太网 10/100/1G 合规性测试软件配合使用。

N7015A USB Type-C 高速测试夹具

提供高达 30 GHz 的去嵌入带宽，支持对 USB Type-C 和其他标准进行信号验证和调试

Type-C 测试控制器

这款 Type-C 测试控制器能够控制 USB Type-C 设备来设置供电设置（PDO）消耗或提供高达 100 W 的功率，并将这些设备设置为交替模式以便进行验证。

U1880A 功率测量偏移校正夹具

使用同一个脉冲信号驱动电压探头和电流探头，校正两者之间的时延偏差。

U7242A USB 3.0 测试夹具

访问所要求的发射机和接收机测量点，轻松、准确地执行 USB 3.0 合规性测试。

Y1153A 用于 34945EXT 的配电板，可连接两个 84904/5/6/7/8 或 8494/5/6 步进衰减器

能够将 34945EXT 连接到两个 84904/5/6/7/8 或 8494/5/6 步进衰减器

Y1253A 评测和原型板

Y1253A 原型板配有 1 英寸信号接头分线引脚，这样用户就可以访问单独的单个引脚，进行原型设计或调试。

查看所有测试夹具和测试仪
